电磁流量计

概述

一、概述:

DT-LD系列电磁流量计测量原理是法拉第电磁感应定律,传感器主要组成部分是:测量管、电*、励磁线圈、铁芯与磁轭壳体。它主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。该产品**应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理,水利建设等领域。 XY-LD系列电磁流量计是采用国内外***技术研制开发的全智能型电磁流量计,其全中文电磁转换器内核采用高速中央处理器。计算速度非常快、精度高、测量性能可靠。转换器电路设计采用国际**技术,输入阻抗高达1015欧姆,共模抑制比优于100db,对于外来干扰以及60Hz/50Hz干扰抑制能力优于90db,可以测量更低的电导率的流体介质流量。其传感器采用非均匀磁场技术及特殊的磁路结构,磁场稳定可靠,而且大的缩小了体积,减轻了重复,使流量计小型流量化的特点。使客户“买的放心,用的省心,服务称心”是我公司的宗旨。

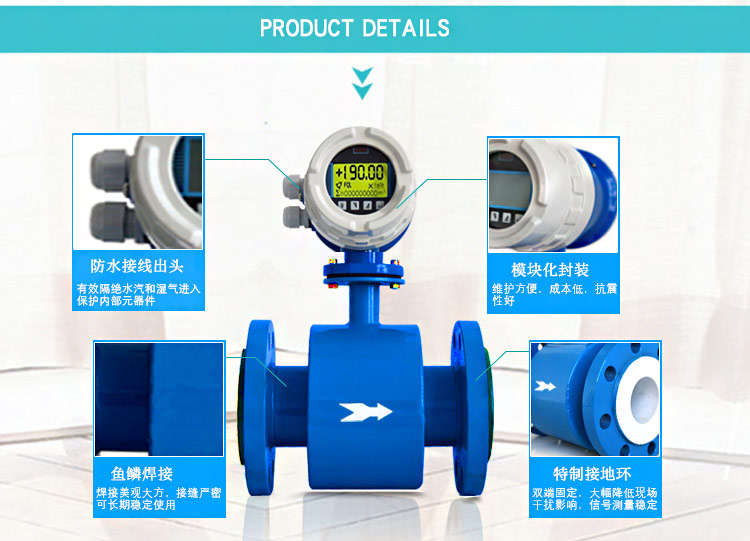

二、产品特点:

▲ 管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失。

▲ 测量结果与流速分布,流体压力,温度、密度、粘度等物理参数无关。

▲ 在现场可根据用户实际需要在线修改量程。

▲ 高清晰度背光LCD显示,全中文菜单操作,使用方便,操作简单,易学易懂。

▲ 采用SMD器件和表面贴装(SMT电路可靠性高)。

▲ 采用16位嵌入式微处理器,运算速度快,精度高,可编程频率低频矩形波励磁,提高了流测量的稳定性,功耗低。

▲ 全数字量的处理,抗干扰能力强,测量可靠,精度高,流量测量范围可达150:1

▲ 超低EMI开关电源,使用电源电压变化范围大,抗EMC好

▲ 内部具有三个积算器可分别显示正向累计量及差值积算量,内部设有不掉电时钟,可记录16次掉电时间

▲ 具有RS485、RS232、Hart和Modbus等数字通讯信号输出。

三、电磁流量计工作原理

DT-LD系列电磁流量计测量原理是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电*沿管径方向穿通管壁固定在测量管上。其电*头与衬里内表面基本齐平。励磁线圈由双方波脉冲励磁时,将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时,如果具有一定电导率的流体流经测量管。将切割磁力线感应出电动势E。电动势E正比于磁通量密度B,测量管内径d与平均流速v的乘积。电动势E(流量信号)由电*检出并通过电缆送至转换器。转化器将流量信号放大处理后,可显示流体流量,并能输出脉冲,模拟电流等信号,用于流量的控制和调节。

E=KBdv

式中:E---------------为电*间的信号电压(v)

      B-----------------磁通密度(T)

      d------------------测量管内径(m)

      v------------------平均流速(m/s)

式中k, d为常数,由于励磁电流是恒流的,故B也是常数,则由E=KBdv可知,体积流量Q与信号电压E-成正比,即流速感应的信号电压E与体积Q成线性关系。因此,只要测量出E就可确定流量Q,这是电磁流量计的基本工作原理。

由E=KBdv可知,被测流量体介质的温度、密度、压力、电导率、液固两两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动(如层流或者紊流)就不会影响测量结果的。因此说电磁流量计是一中真正的体积流量计。对于制造商和用户来说,只要用普通的水实际标定后就可以测量其他任何导电流体介质的体积流量,而不需要任何修正。这是电磁流量计的一突出优点,是其他任何流量计所没有的。测量管内无活动及阻流部件,因此几乎没有压力损失,并且有分高的可靠性。

XY-LD电磁流量计相关参数表:

整机和传感器技术数据


执行标准

JB/T 9248—1999

公称通径

15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000

*高流速

15m/s

**度

DNl5~DN600

示值的:&plusmn;0.3%(流速&ge;1m/s);&plusmn;3mm/s(流速<1m/s)<>

DN700&mdash;DN3000

示值的&plusmn;0.5%(流速&ge;0.8m/S);&plusmn;4mm/s(流速<0.8m/s)<>

流体电导率

&ge;5uS/cm

流量计公称压力

4.0MPa

1.6MPa

1.0MPa

0.6MPa

6.3、10MPa

DNl5~DN150

DNl5~DN600

DN200~DN1000

DN700~DN3000

特殊订货

环境温度

传感器

&mdash;25℃&mdash;十60℃

转换器及一体型

&mdash;10℃&mdash;十60℃

衬里材料

聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA

*高流体温度

&mdash;体型

70℃

分离型

聚氯丁橡胶衬里

80℃;120℃(订货时注明)

聚氨酯衬里

80℃

聚四氟乙烯衬里

100℃;150℃(订货时注明)

聚全氟乙丙烯(F46)

加网PFA

信号电*和接地电*材料

不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂/铱合金、不锈钢涂覆碳化钨

电*刮刀机构

DN300&mdash;DN3000

连接法兰材料

碳钢

接地法兰材料

不锈钢1Crl8Ni9Ti

进口保护法兰材料

DN65&mdash;DNl50

不锈钢1Crl8Ni9Ti

DN200~DNl600

碳钢十不锈钢1Crl8Ni9Ti

外壳防护

DNl5~DN3000分离型橡胶或聚氨酯衬里传感器

IP65或IP68

其他传感器、&mdash;&mdash;体型流量计和分离型转换器

IP65

间距(分离型)

转换器距离传感器一般不超过100m

转换器技术数据

电源

交流

85&mdash;265V,45&mdash;400Hz

直流

11&mdash;40V

操作键和显示

按键式

4个薄膜按键可设定选择全部参数,也可利用PC机(RS232)对转换器设定编程;3行LCD宽视角、宽温、带背光显示;第1行显示流量值;第2行显示流量单位;第3行显示流量百分比、正向总量、反向总量、差值总量、报警、流速。

磁键式

2个磁键用于显示参数的选择和复位,利用PC机(RS232)对转换器设定编程;2行LCD宽视角、宽温、带背光显示:第1行:磁键选择:显示流量百分比、正向总量、反向总量、差值总量、报警、流速。第2行:显示流量。

内部积算器

正向总量、反向总量及差值总量。

输出信号

单向模拟输出

全隔离,负载&le;600D.(20mA时);上限:0&mdash;21mA可选,每档lmA;下限:0&mdash;21mA可选,每档1mA;正、反向流量输出方式编程。

双向模拟输出

下限限制为。或4mA,其他同单向模拟输出。

双向脉冲输出

两路输出分别对应正向和反向流量,频率0~800Hz,上限1&mdash;800Hz可选,每档IHz;方波或选定脉宽,选定脉宽上限2.5S,每档1ms;无源隔离晶体管开关输出,可吸收250mA的电流,耐压35V。

双路报警输出

可报警(编程)高/低流量、空管、故障状态、正,,反向流量、模拟量超量程、脉冲量超量程、脉冲小信号切除,输出*性可选;带隔离保护的晶体管开关输出,可吸收250mA的电流,耐压35V.(与脉冲输出不隔离)

数字通讯



RS232,RS485,HART

衬里的选择

流量计衬里材料

主要性能

*高介质温度

适用范围

&mdash;体型

分离型



聚四氟乙烯(F4)

是化学性能*稳定的一种塑料,能耐沸腾的盐酸、硫酸、硝酸和王水,也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。

70℃

100℃ 150℃ (需特殊订货)

1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。

聚全氟乙丙烯(F46)

同F4,耐磨性、抗负压能力高于F4。

同上



聚氟合乙烯(Fs)

适用温度上限较聚四氟乙烯低,但成本也较低。

80℃



聚氯丁橡胶

1、有*好的弹性,高度的扯断力,耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀,不耐氧化介质的腐蚀。

80℃ 120℃ (需特殊订货)

水、污水、弱磨损性的泥浆矿浆。

聚氨酯橡胶

1、耐磨性能*强。

2、耐腐蚀性能较差。

80℃

中性强磨损的矿浆、煤浆、泥浆

电*的选择

电*材料

耐蚀及耐磨性能

不锈钢0Crl8Nil2M02Ti

用于工业用水、生活用水、污水等具有弱腐蚀性的介质,适用于石油、化工、钢铁等工业部门及,市政、环保等领域。

哈氏合金B

对沸点以下的一切浓度的盐酸有良好的耐蚀性,也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱,非氧化性盐液的腐蚀。

哈氏合金C

能耐非氧化性酸,如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀,也耐氧化性盐类如:Fe,”、、Cu”下或含其他氧化剂的腐蚀,如高于常温的次氯酸盐溶液、海水的腐蚀

能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀,但如酸中含有氧化剂(如硝酸、Fc++、Cu++)时,则腐蚀大为降低。

具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外,几乎能耐&mdash;&mdash;切化学介质(包括沸点的盐酸、硝酸和l 50℃以下的硫酸)的腐蚀。在碱中刁;耐蚀。

铂/钛合金

几乎能耐&mdash;&mdash;切化学介质,但不适用于王水和铵盐。

不锈钢涂覆碳化钨

用于无腐蚀性,强磨损性的介质。

注: 由于介质种类繁多,其腐蚀性又受温度、浓度、流速等复杂因素影响而变化,故本表仅供参考。用户应根据实际情况自己做出选择,必要时应做拟选材料的耐腐试验,如挂片试验。



DT-LD系列电磁流量计仪表选型:

◆量程范围确认

一般工业用电磁流量计被测介质流速以2~4m/s为宜,在特殊情况下,*低流速应不小于0.2m/s,*高应不大于8m/s。若介质中含有固体颗粒,常用流速应小于3m/s,防止衬里和电*的过分磨擦;对于粘滞流体,流速可选择大于2m/s,较大的流速有助于自动消除电*上附着的粘滞物的作用,有利于提高测量精度。

在量程Q已确定的条件下,即可根据上述流速V的范围决定流量计口径D的大小,其值由下式计算:

Q=&pi;D2V/4

Q:流量(㎡/h) D:管道内径 V:流速(m/h)

电磁流量计的量程Q应大于预计的**流量值,而正常的流量值以稍大于流量计满量程刻度的50为宜。

DT-LD系列电磁流量计参考流量范围

DT-LD系列电磁流量计参考流量范围

口径mm

流量范围m3/h

口径mm

流量范围m3/h

&phi;15

0.06~6.36

&phi;450

57.23~5722.65

&phi;20

0.11~11.3

&phi;500

70.65~7065.00

&phi;25

0.18~17.66

&phi;600

101.74~10173.6

&phi;40

0.45~45.22

&phi;700

138.47~13847.4

&phi;50

0.71~70.65

&phi;800

180.86~18086.4

&phi;65

1.19~119.4

&phi;900

228.91~22890.6

&phi;80

1.81~180.86

&phi;1000

406.94~40694.4

&phi;100

2.83~282.60

&phi;1200

553.90~55389.6

&phi;150

6.36~635.85

&phi;1600

723.46~72345.6

&phi;200

11.3~1130.4

&phi;1800

915.62~91562.4

&phi;250

17.66~1766.25.

&phi;2000

1130.4~113040.00

&phi;300

25.43~2543.40

&phi;2200

1367.78~136778.4

&phi;350

34.62~3461.85

&phi;2400

1627.78~162777.6

&phi;400

45.22~4521.6

&phi;2600

1910.38~191037.6

DT-LD系列智能电磁流量计选型谱

型号

口径



DT-LD

15~2600





代号

安装形式



Y

一体式

F

分体式



代号

转换器型号

ZA

圆形

ZB

方形



代号

输出信号

I.4

4~20mA

f

频率 1KHz

Rs

串行通讯(485)

C

控制输出



 代号

防爆要求

 N

无防爆

EX

防爆(仅适用于分体式)



代号

介质温度

T1

&le;65℃

T2

&le;120℃

T3

&le;180℃(仅适用于分体式)



代号

内衬材质

NE

氯丁橡胶(&le;65℃)

PTFE

聚四氟乙烯(&le;189℃)

PVC

聚氯乙烯(&le;70℃)



代号

电*材质

316L

不锈钢

HC

哈氏合金C

HB

哈氏合金B

Ti

Ta


温馨提示:
本文中所有文字、数据、图片均只适用于参考。需要查看更多的电磁流量计性能参数、结构尺寸参数、价格等详情,或要求高质量印刷样本,请 联系我们
