氨水流量计

概述

一、原理
氨水流量计(也叫电磁流量计)测量原理是法拉第电磁感应定律,传感器主要组成部分是:测量管、电极、励磁线圈、铁芯与磁轭壳体。电磁流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体图1所示。在满足现场显示的同时,还可以输出4~20mA电流信号供记录、调节和控制用,现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。

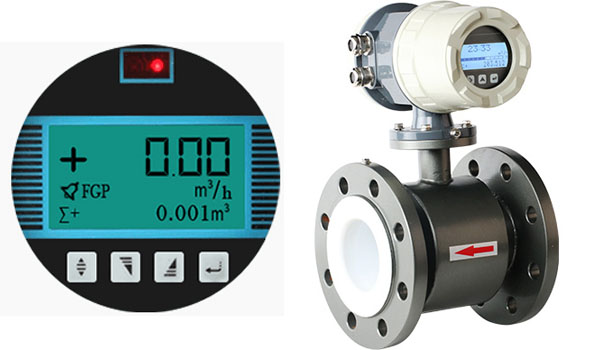

图1

二、特点
1、仪表结构简单、可靠、无可动部件,工作寿命长。
2、无截流阻流部件,不存在压力损失和流体堵塞现象。
3、无机械惯性,响应快速,稳定性好,可应用于自动检测、调节和程控系统。
4、测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理理参数的影响。
5、备有管道式、插入式等多种流量计型号。
6、采用EEPROM存贮器,测量运算数据存贮保护安全可靠。
7、具备一体化和分离型两种形式。
8、高清晰LCD背光显示。
9、采用聚四氟乙烯或橡胶材质衬里和HC、HB、316L、Ti 等电极材料的不同组合可适应不同介质的需要

三、安装指南
1、应安装在水平管道较低处和垂直向上处,避免安装在管道的最高点和垂直向下处;
2、应安装在管道上上升处;
3、在开口排放管道安装,应安装在管道的较低处;
4、若管道落差超过5m时,在传感器的下游安装排气阀;
5、传感器绝对不能安装在泵的进出口处,应安装在泵的出口处。
五、流量口径对照表
口径mm 流量范围m³/h 口径mm 流量范围m³/h
DN10 0.16~2.5 DN400 250~4000
DN15 0.4~6 DN500 400~6000
DN20 0.6~12 DN600 600~10000
DN25 1.0~16 DN700 800~12000
DN32 1.6~25 DN800 1000~16000
DN40 2.5~40 DN900 1200~20000
DN50 4.0~60 DN1000 1600~25000
DN65 6.0~120 DN1200 2500~30000
DN80 10~160 DN1400 3000~50000
DN100 16~250 DN1600 3000~60000
DN125 25~400 DN1800 5000~60000
DN150 40~600 DN2000 6000~100000
DN200 60~1000 DN2200 1367.78~136778.4
DN250 100~1600 DN2400 1627.78~162777.6
DN300 160~2500 DN2600 1910.38~191037.6
DN350 200~3000 DN2800 2306.56 ~ 236062.8

六、选型对照表
型号 口径
LDE 10~2600
    代号 安装形式
Y 一体式
F 分体式
  代号 转换器型号
ZA 圆形
ZB 方形(仅适用于分体式)
  代号 供电形式
AC (交流)220V AC 50Hz(90~245V AC 50Hz)
DC (直流)24V DC (20~36V DC)
LD 锂电池供电(不带信号输出)
  代号
  I
  f
  Rs
  H
  C
    介质温度
≤65℃
≤120℃
≤180℃(仅适用于分体式)
代号 内衬材质
NE 氯丁橡胶(≤65℃)
PVC 聚氯乙烯(≤70℃)
PU 聚氨酯 耐磨(≤80℃)
PTFE 聚四氟乙烯(≤180℃)
  代号 电极材质
316L 不锈钢
HC 哈氏合金C
Ti
Ta
Pt
温馨提示:流量计选型必备,介质,口径(流量范围)、电极材质、衬里材质、安装方式

温馨提示:
本文中所有文字、数据、图片均只适用于参考。需要查看更多的氨水流量计性能参数、结构尺寸参数、价格等详情,或要求高质量印刷样本,请联系我们
