超声波流量计

概述

一产品概述

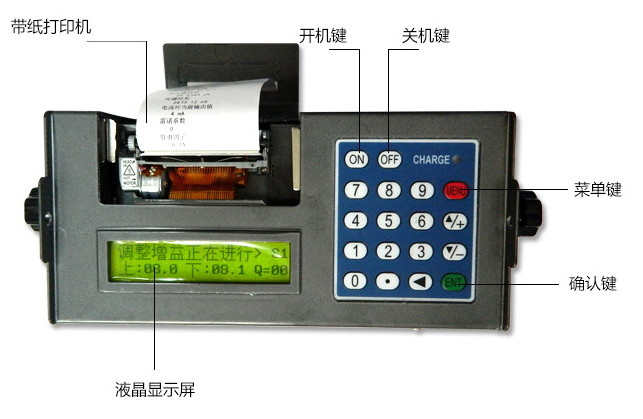

DT-CSB-2000便携式超声波流量计实现了流量的非接触式测量。只需要将传感器安装在管道外壁,即可完成对流量的测量,方便准确。


二、产品特点
1、稳定性好,精度高
线性度优于0.5%,重复性精度优于0.2%,测量精度优于±1%
2、 测量范围广,三种探头可选
选用不同型号的传感器,可实现口径 DN15 ~ DN6000mm 管道流量的测量测量流速范围可达-32m/s---+32m/s
3、内置打印机
既可实现即时屏幕打印,还可以定时打印提前设定的多达20余项的测量结果。
4、内置镍氢电池,可充电工作
内置大容量镍氢充电电池 ,可支持流量计连续工作20小时以上
5、内置数据记录器
可将提前设定的多达20余项的测量结果上传至计算机或联网通讯
6、支持中英文菜单
不同版本的流量计,可支持中文或英文菜单
7、可靠性高
采用低电压、多脉冲发射电路,测量精度、使用寿命及可靠性大幅提高
8、抗干扰能力强
采用双平衡信号差分发射、接收电路,有效抵御变频器,电视塔、高压线等强干扰源

三、产品参数

类 别                                                                                   参数









主    机

原    理

超声波时差原理,4 字节IEEE754 浮点运算

精    度

流量:优于±1%

显    示

可连接2×10背光型汉字或者2×20字符西文型液晶显示器,支持中、英、意三种语言



信号输出

1路4~20mA电流输出,阻抗0-1K,精度0.1%

1路OCT脉冲输出(脉冲宽度6-1000ms,默认200ms)

1路继电器输出

信号输入

3路4~20mA电流输入,精度0.1%,可采集温度、压力、液位等信号

可连接三线制PT100铂电阻,实现热量测量,

数据接口

隔离RS485串行接口,可通过PC电脑对流量计进行升级,支持MODBUS等协议



管道情况

管    材

钢,不锈钢,铸铁,水泥管、铜、PVC、铝、玻璃钢等一切质密的管道,允许有衬里

管 内 径

15-6000mm

直 管 段

传感器安装点**满足:上游10D,下游5D,距泵出口处30D(D 是指管径)





测量介质

种    类

水、海水、工业污水、酸碱液、酒精、啤酒、各种油类等能传导超声波的单一均匀的液体

温    度

标准探头:-30~90℃,高温探头:-30~160℃

浊    度

10000 ppm 且气泡含量小

流    速

0~±10 m/s

工作环境

温    度

主机:-20~60℃,流量传感器:-30℃~160℃

湿    度

主机:85%RH;流量传感器:可浸水工作,水深≤2m(注:传感器灌胶后)

电源

8节内置1.2V容量为2000mAH的充电Ni-MH电池,每次充满电可持续工作20小时,选配4-20mA输出信号,可连续工作8小时。AC90~260V电源适配器,可实现不间断测量。

功耗

1.5W



温馨提示:
本文中所有文字、数据、图片均只适用于参考。需要查看更多的超声波流量计性能参数、结构尺寸参数、价格等详情,或要求高质量印刷样本,请 联系我们
