质量流量计

概述

一、概述
DT-R108热式气体质量流量计有插入式和带测量管式两类,插入式传感器为直径1/2”,*长36”(914mm)的探头(更长传感器也可制造);带测量管式传感器有1/4到6”(6.25mm到152mm)的测量管,带内置流量调节器从而无须上下游有较长直管段,管道连接可以是法兰、NPT螺纹或焊接。材质为316不锈钢,哈氏C合金或其它材料。

二、应用
1、氧气、氮气、氢气、氯气及多组分气体测量。(乙炔气体除外)。
2、高炉煤气、焦炉煤气测量。
3、烟道气测量。
4、沼气、水处理中的曝气和氯气测量。
5、压缩空气测量。
6、天然气、液化气、火炬气等气体流量测量。
7、电厂高炉的一次风、二次风流量测量。
8、矿井下通风或排风系统流量测量。

三、特点
1、测量气体质量流量,无需温度、压力补偿。
2、量程比大,测量流速范围:0.1Nm/s~100Nm/s。
3、无压力损失,适用已知截面积的任意形状管道。
4、耐腐蚀型传感器,适合测量腐蚀性气体。
5、全量程段的专家算法,特别适合大口径测量保证了测量的准确度,适于贸易结算。
6、可以出色的完成工艺管道的检漏及设备工作。
7、施工量*小,由于采用插入式结构,可以在线安装和维护。
8、基地式仪表可以就地显示和带报警控制。


四、技术指标
测量介质 各种气体(乙炔气除外)
管径范围 DN15~2000
流速范围 0.1Nm/s~100Nm/s(标况条件20℃,101.33KPa)
准确度 ±1%
介质温度 常温:-20~+100℃   高温:-20~+350℃
工作压力 4.0MPa
供电电源 一体式转换器AC220V或DC24V1A   分体式转换器:AC220V
响应速度 1秒
输出信号 4~20mA  RS~485
测量显示 质量流量、标况体积流量、累计流量、北京时间、累计运行时间。
传感器防护等级 IP68
转换器防护等级 一体式:IP67 分体壁挂式:IP65   分体盘装式:IP52
防爆等级 EXd II CT4
报 警 1-2路继电器结点:5A/AC220V、5A/DC30V自设定
传感器材质 1Cr18Ni9Ti、哈氏合金、钛、316L、铝、304不锈钢
探杆材质 1Cr18Ni9Ti、316L、304不锈钢

五、产品组成

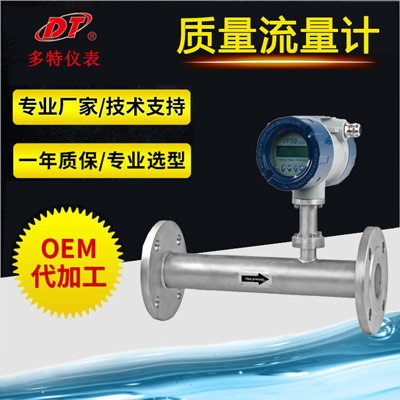

热式气体质量流量计由一体式流量转换器、流量传感器组成。按流量传感器的型式分为:插入式和管段式热式气体质量流量计。
管段式热式气体质量流量计:出厂时已配备和现场管道内径相同的工艺管道,与现场管道的连接方式为法兰连接或螺纹连接,法兰标准符合国标GB/T9119-2000。
管段式传感器适用管道直径:DN15~2000mm,传感器材质为不锈钢,管道材质为碳钢或不锈钢,特殊材质订货时说明。(如下表)
管径 Scfm Nm3/h
3"(80mm) 0-1600 0-2720
6"(150mm) 0-6400 0-10870
8"(200mm) 0-11100 0-18860
10"(250mm) 0-18200 0-30920
12"(300mm) 0-24900 0-42300
16"(400mm) 0-43350 0-73700
20"(500mm) 0-67700 0-115150
备注:判断插入式流量是否可以满足要求,将**流量除以管道横截面积,看流速是否在要述范围内。

六、测量管径
  Scfm(标准立方英尺/分) Nm3/h(标准立方米/小时)
管径 *小 ** *小 **
0.25" 0-0.22 0-16 0-0.37 0-27
0.5" 0-2.1 0-48 0-3.6 0-82
0.75" 0-3.7 0-120 0-6.3 0-204
1" 0-6 0-192 0-10 0-326
1.5" 0-15 0-450 0-25 0-760
2" 0-23 0-750 0-39 0-1280
2.5" 0-35 0-1090 0-59 0-1855
3" 0-50 0-1600 0-85 0-2720
4" 0-90 0-2880 0-153 0-4893
6" 0-200 0-6400 0-340 0-10870

备注:以实际工况为准!
