投入式液位变送器

概述

一、产品概述
投入式液位变送器是基于所测液体静压与该液体高度成正比的原理,采用扩散硅或陶瓷敏感元件的压阻效应,将静压转成电信号。经过温度补偿和线性校正。转换成4-20mADC标准电流信号输出。投入式液位变送器的传感器部分可直接投入到液体中,变送器部分可用法兰或支架固定,安装使用*为方便图1所示,投入式液位变送器**应用于石油、化工、电厂、城市供排水、水文勘探等领域的水位和液位的测量与控制。

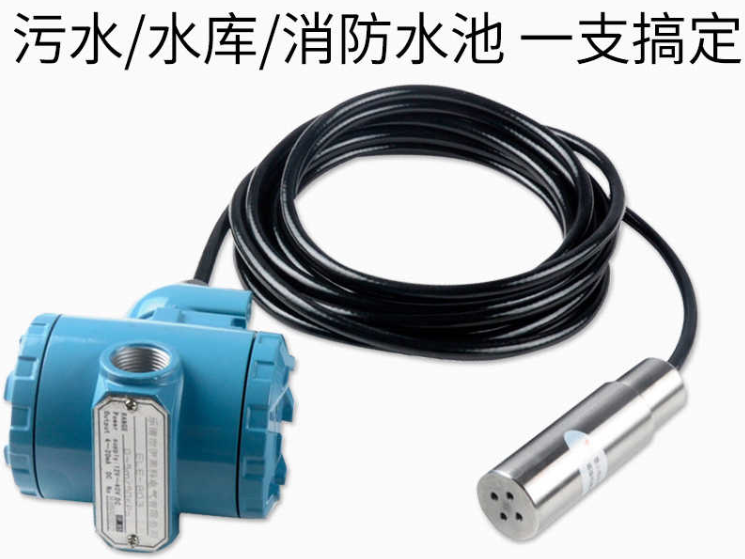

图1

二、产品特点
1、分体式结构:投入液体中的传感器部分为全密封不锈钢结构,电子线路部分壳体为铸铝结构,便于调校和接线
2、一体化结构:传感器与放大电路均在不锈钢全密封壳体内,无需外部调校
3、传感器外壳的防护等级为IP68,接线盒的防护等级为IP65
4、免维护,安装、调试方便,直接投入水中以测量出变送器末端到液面的液位高度。
5、该产品由高性能压力传感器作为测量元件,精度高、体积小、使用方便、抗干扰能力强、可靠性高、稳定性好、灵敏度高、防水、抗结露

三、安装与维护
1、由于罐底或舱底易沉积污泥、油渣等物,建议将测量探头离开罐(舱)底一定高度,以免杂物堵塞探头。
2、在介质波动较大,导气电缆很长的情况下,对探头应采用套筒将其固定,以防探头摆动而影响测量精度。
3、变送器侧面安装时,导气电缆弯曲半径应大于10厘米,避免弯曲过度而将导气电缆损坏。
4、变送器接地端子应可靠接地,电源屏蔽线应与其相连。
5、液位计安装在静止的深井、水池中时,通常把内径Φ45mm左右的钢管(不同高度打若干小孔,以便水通畅进入管内)固定于水中,然后将变送器放入钢管中即可使用。
6、测量流动或有搅拌的液体的液位时,通常把内径Φ45mm左右的钢管(在液体流向的反面不同高度打若干小孔,以便水通畅进入管内)固定于水中,然后将变送器放入钢管中即可使用。
7、变送器的安装方向为垂直,安装位置应远离液体出入口及搅拌器。
8、在有较大振动的使用场合,可在变送器上缠绕钢丝,利用钢丝减震,以免拉断电缆线

四、产品价格
投入式液位变送器的价格取决线缆长短,线缆越长价格越贵,还与介质有关如果是防腐型价格越贵。



温馨提示:
本文中所有文字、数据、图片均只适用于参考。需要查看更多的投入式液位变送器性能参数、结构尺寸参数、价格等详情,或要求高质量印刷样本,请 联系我们
