防爆超声波液位计

概述

一、产品概述
DT-UTG超声波液位计是由高性能的微处理器处理信号的数字式物位仪表。在测量中,超声波脉冲由传感器(换能器)发出,声波经物体表面反射后被同一传感器接收,由接收电路,滤波电路,包络电路,转换成处理器可识别的电信号,处理器记录下超声波发射和接收之间的时间,从而计算出传感器到被测物体的距离。由于采用非接触的测量,被测介质几乎不受限制,可广泛用于各种液体和固体物料高度的测量。

二、产品特点
1、液位计采用表面贴装技术,提高仪器可靠性。
2、自动功率调整、增益控制、温度补偿。
3、先进的检测技术,丰富的软件功能适应各种复杂环境。
4、采用新型的波形计算技术,提高仪表的测量精度。
5、具有干扰回波的抑止功能保证测量数据的真实。
6、16位D/A转换,提高电流输出的精度和分辩率。
7、传感器采用四氟乙烯材料,可用于各种腐蚀性场合。
8、多种输出形式:可编程继电器输出、高精度4-20mA电流输出、RS485/RS232数字通信输出。

三、技术参数
量 程:0~20m
精 度:0.25% 、0.5%
盲 区:0.3-0.5m
工作温度:-20~+55℃
电源电压:24VDC,220VAC
模拟输出:4~20mA(可加上下开关量控制)
数字输出:RS485/RS232协议,可提供上位机远程监控
防护等级:IP65
显示方式:4位LED

四、安装条件
1、密闭容器
对于8m以下量程,容器上要有DN65以上的法兰口;
对于10m、12m量程,容器上要有DN80以上的法兰口,法兰下的接管长度小于15cm。
对于15m量程,容器上要有DN150以上的法兰口,法兰下的接管长度小于15cm。
对于20m、30m、40m量程,容器上要有DN200以上的法兰口,法兰下的接管长度小于20cm。
2、开口容器
对于8m以下量程,容器上要有直径65mm以上安装口;
对于10m、12m量程,容器上要有直径80mm以上安装口,安装口的厚度小于15cm。
对于15m量程,容器上要有直径150mm以上安装口,安装口的厚度小于15cm。
对于20m、30m、40m量程,容器上要有直径200mm以上安装口,安装口的厚度小于20cm。
3、开放式池子
要求有安装支架。寒冷地区的室外应用:开放式池子:应采用加高安装,防止超声波探头结霜、结冰。
容器:法兰室外安装,应采取保暖措施;无法保暖,应订购探头加长型的超声波物位计,使探头伸入容器内部。

五、安装要求
1、探头发射面到最低液位的距离 应小于选购仪表的量程.
2、探头发射面到最高液位的距离 应大于选购仪表的盲区.
3、探头的发射面应该与液体表面保持平行
4、探头的安装位置应尽量避开正下方进出料口等液面剧烈波动的位置.
5、若池壁或罐壁不光滑仪表安装位置需离开池壁或罐壁0.5m以上.
6、若探头发射面到最高液位的距离小于选购仪表的盲区,需加装延伸管,延伸管管径大于120mm,长度0.35m-0.50m,垂直安装, 内壁光滑.罐上开孔应大于延伸管内径。或者将管子通至罐底,管径大于100mm,管底留孔保持延伸管内液面与罐内等高,其安装如下图:

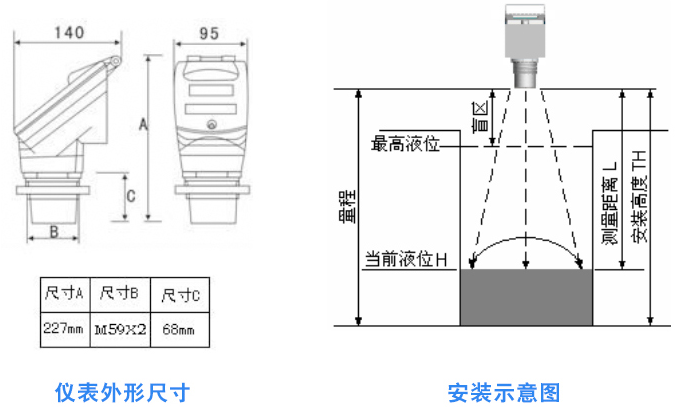

安装尺寸图

温馨提示:
本文中所有文字、数据、图片均只适用于参考。需要查看更多的防爆超声波液位计性能参数、结构尺寸参数、价格等详情,或要求高质量印刷样本,请联系我们
