详解插入式电磁流量计的正确安装方法

  外挂电磁流量计用于测量自来水水质、石油、化工、水利、电力等部门的流量。它具有抗干扰性能,易于安装。为了保证测量的准确性,必须严格按照标准安装进行操作。

  1、清洁待测管道穿孔装置的焊渣和毛刺。

  2、关闭上游流量控制阀闸门或使用低压供水。

  3、在冲压装置中添加DN50球阀。注意球阀长腔向上的方向,检查如何判断球阀是否会全开和全关,将压紧的螺纹座、连接螺栓和橡胶密封环安装在球阀上。松开定位螺母。通过球阀将光学传感器插入杆插入被测管道。同时,传感器导向标志杆的方向应与流体流动方向一致。

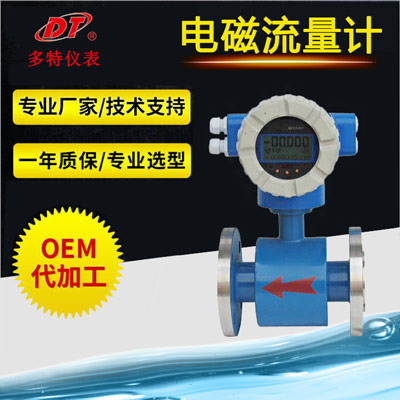

电磁流量计
  标准安装:

  1、管道上仪表的布置位置应远离阀门,保持上游10倍管径的中间管段和下游5倍管径的直管段。

  2、现场电源需要与仪表电源匹配,一般为24V整流器。如果现场测量没有外接电源,将连接外部电源仪表。

  3、注意管道内壁被测液体的流向。如果安装颠倒,测量的液体将显示负值。

  4、安装地点应阴凉防雨。如果经常淋雨或浸泡在水中,应选用防护等级IP68产品。

  5、如果工艺要求管道中的流体流动不应停止,介质不应溢出,则需要安装球阀。
