涡街流量计的几种常见类型

  根据涡流发生器,由于其上部检测技术,使用了以下涡街流量计。

  ①圆锥涡街流量计。

  柱涡街流量计柱截面轮廓为圆形。圆锥锶值较高(约0.20),但圆筒需要在较低的大气中采取相应的措施,才能在圆管内形成稳定的涡街。横向脉动频率的测量是通过选择具有抽吸能量的空气边界层控制系统、错流试验方法和放置在错流孔中的热线,然后添加恒温回路。一般来说,筒体直径与管道内径之间没有固定的比例,即不同的管道选择相同的柱子。结果采用较小的柱宽比(圆柱宽度与高度之比),流动阻力小,便于制造插入式中口径流量测量。圆筒形状特殊,但流场控制的高技术要求使系统复杂化。此外,由于使用不同的钢瓶和管道,管道变化中的流速分布会影响仪器的精度。一般来说,气缸涡街流量计通常用热线检查。

  ②梯形柱涡街流量计

  矩形柱的特殊形状有利于大规模生产。由于其形状变化快,涡流强度低,涡街信号强。实验表明,矩形柱体的高宽比bd对涡流强度回流有明显影响,涡流强度和水头损失为b/函数,如图2.6所示。当bmk。

  0.67,涡流达到ZUI强度,此时雷诺数Cd也增加到一个和,b=。

  0.67矩形柱,Sr数仅为约。

  目前0.166暴露的问题是bd=。

  0.67矩形柱的Sr功率控制不是ZUI的**状态,局部阻力大。目前使用的标准方法是差动电感检测脉动气流。

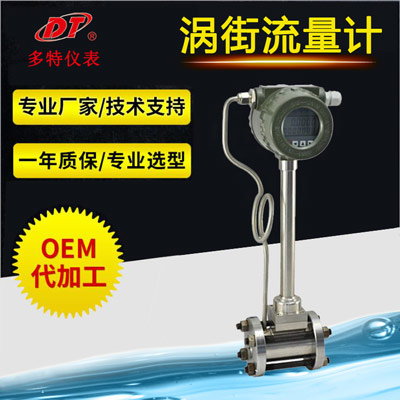

涡街流量计
  ③三角柱涡街流量计。

  这是一个很有前途的专栏。柱的横截面为等腰三角形,刀的三个顶角,底边面向流体,如图2.4所示。旋涡强度小,涡街稳定规则,在短E数范围内存在高功率控制Sr数。顶角a和柱长b是详细尺寸。结果表明,大展弦比b/a(长度为b,宽度为d)有利于高流量后涡街的形成和稳定,而较小的bd值只有在低机相时才能有更强的涡流和更好的性能。一般选择1,2-1.5,锐角30-45°。必须指出的是,锶的数量随着硼的不同而逐渐不同,其值在。

  0.14-

  0.17,当bd=1,32(Ga-38)dd时。

  0.28(D为管径),S=。

  0.16.一般来说,d/D-

  0.28、涡街强,压力损失适中,仪器常数对柱宽的变化规律不敏感。三角柱中使用的ZUI检测方法有很多,现在已经开发了十几个系列,几十个规格,包括三角柱涡街流量计。

  ④矩形或丁字柱涡街流量计。

  这些实体组是三角形列的变体。当三角柱角的截断部分较大时,不难看出它变成了梯形柱。与三角柱相比,应力检测方法更具优势。丁字柱的高宽比接近三角柱,直尾丁字柱便于维护压差传感器,适用于外部热敏电阻的检测原理。

  ⑤组合柱式涡街流量计。

  除上述基本柱型外,在涡街流量计的开发中,一些形状和结构复杂的柱相继出现。采用复杂零件柱和组合柱的目的是进一步增强涡流强度,增强涡街可控性,方便安装敏感装置。由于加工难度大,重现性差,组合柱难以制造和组装。
