涡街流量计安装形式及方法

  一、涡街流量计安裝管道方式

  二、涡街流量计安裝方法

  1、按张口规格的规定在管路上张口,且使张口的部位考虑接管段的规定。

  2、将联接上法兰盘的全套蒸汽流量计放进做好口的管路中。

  3、对法兰盘与管路开展焊接精准定位。

  4、将蒸汽流量计取下,把法兰盘按要求电焊焊接好,并清除管路内全部凸起一部分。

  5、在法兰盘的内槽体安上与管道通径同样的密封垫,将蒸汽流量计装进法兰盘中,蒸汽流量计的流入标应与液体方位同样,随后与地脚螺栓拧紧。

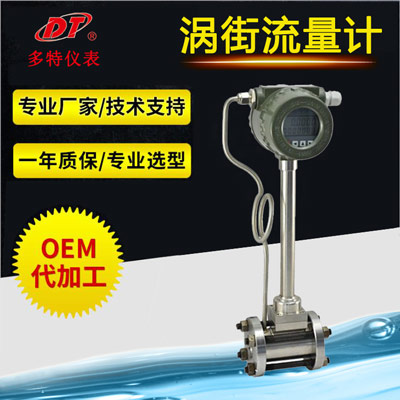

涡街流量计
  三、涡街流量计安裝常见问题

  1、蒸汽流量计**是安裝在房间内,若须安裝在户外时,需有防止照射太阳和避免淋雨的对策。

  2、蒸汽流量计应防止安裝在有磁场影响,室内空间小和检修不方便的场所。

  3、蒸汽流量计应防止安裝在溫度较高、受机器设备辐射热或带有腐蚀汽体的场所,若须安裝时,须有隔热保温自然通风对策。

  4、蒸汽流量计应防止安裝在有阻尼振动的管路上,若须安裝时,务必采用避震对策,可改装塑料软管衔接,或在蒸汽流量计上中下游3D N处改装管路固定不动支点并加抗震垫。

  5、法兰盘与管路焊接精准定位后应卸掉蒸汽流量计,不可以带著蒸汽流量计电焊焊接。

  6、涡街流量计能够**测量液體、汽体和蒸气,但不一样物质中间不通用性;相同物质又分成超低温、高溫和特高溫三种规格型号,不一样溫度中间都不通用性。

  7、当**测量液體时务必确保管路内填满液體,因而物质流入应是由上而下的。

  8、蒸汽流量计能够在沿管路中心线竖直方位上全方位随意安裝。**安裝方法:超低温物质表杆竖直路面安裝;高溫物质表杆平行面路面安裝。

  9、蒸汽流量计应尽量减少安裝在空架较长的管路上,因为管路的松驰非常容易导致蒸汽流量计与法兰盘间的密封性泄露。若务必安裝时,须在蒸汽流量计的上中下游3D处各自设定管路支点。

  10、在**测量蒸气的管路中,为了更好地避免转化器溫度过高,仪表盘联接杆*少一半不必隔热保温。

  11、为了更好地便捷观查和布线,蒸汽流量计的表头在原来的部位上可开展全方位转动,在调节好部位后,把防松螺母扭紧就可以。为了更好地避免水蒸气从防松螺母处进到罩壳,必需时需用防水胶布把卡紧爆風盘绕密封性好。

  12、联接蒸汽流量计的屏蔽双绞线迈向,应杜绝有强磁场影响的场所,肯定不允许与高压电缆线一起铺设。屏蔽电缆应尽可能减少,且不可盘卷,以降低遍布电感器,较大长短不超过500米。

  13、布线时先扭开手表表壳表带后盖板,将电源线从电缆防水接头送进。依照接线方法示恰当布线。将电缆防水接头扭紧,并确保电缆线在进到电缆防水接头以前务必往下折弯,以保证水不容易沿着电缆线进到罩壳内。

  四、涡街流量计安裝对接管段规定

  为了更好地确保**的**测量,蒸汽流量计的上下游务必有充足长的接管段,上下游流动性遍布尽量不会受到影响,如果有操纵和节流装置**是装在中下游。接管段距离用管路內径DN的倍率来表明,上中下游*少的接管段规定以下:上下游:10 DN(10倍规格)中下游:5D N(5倍规格)。

  假如蒸汽流量计的上下游有弯管、缩径、扩径、闸阀等情况,则必须更长的接管段。
